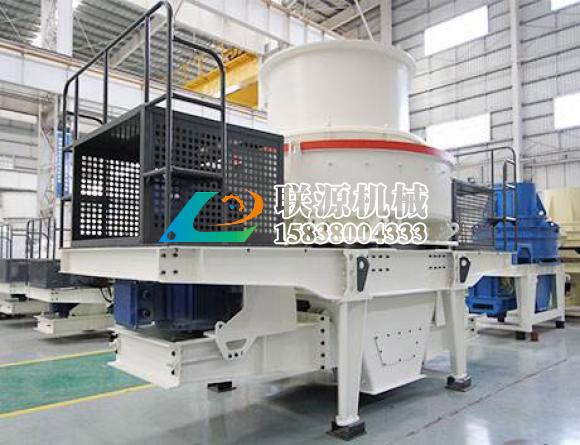

設備介紹
沖擊式破碎機（又稱VSI系列新型制砂機）是我公司的新一代制砂機。長年的技術積淀，現代化的加工設備精工制作保證了沖擊式破碎機地位。VSI系列立軸沖擊式破碎機是新一代新型制砂專用設備，也是目前的制砂設備。該機專為高速公路、高速鐵路、高層建筑、市政、水電大壩建設、混凝土攪拌站提供砂石骨料。
性能特點
1、處理量大、產量高—與同等功率下的傳統設備相比，產量提高30%，而且運行穩定；
2、易損件消耗低—破碎腔物料撞擊角度設計，與耐磨件的摩擦少，比傳統設備運行費用低30%，直接降低了設備的使用成本；
3、產品粒形優異—產品呈立方體，粒形好、級配合理、細度模數可調；特別適合人工制砂和石料整形，實踐證明比其他傳統設備制砂、整形效果提高30%；
4、液壓裝置、易于維護—液壓開蓋裝置，使破碎腔內部件檢修拆換方便快捷，縮短了停機時間，省時省力；
5、自動檢測、安全可靠—設置過振動顯示與報警裝置，如果設備發生不良運轉，可發出警告，使設備停止工作，達到保護機器的目的；
6、稀油潤滑、自動保養—稀油潤滑站，雙油泵互補保證供油，無油流、無油壓時自動停機；油液冷卻及加熱裝置確保軸承潤滑始終處于狀態。從而徹底解決軸承發熱等問題，使主軸軸承保持恒溫，延長維護周期和使用壽命；
7、安裝簡便、易于操作—設備重量輕、安裝方式多樣，可移動式安裝；安裝、維修和保養簡單，操作使用方便；一旦明確具體的用途
8、一機多用、應用靈活—獨有的進料破碎結構，擁有多種破碎腔型，可很方便的實現“石打石”和“石打鐵”的轉換，從而解決了一機多用的難題。如果要改變VSI破碎機的應用，無需做大的調整，既可適應用戶的不同需求:人工制砂、碎石整形、磨蝕物料等；
9、品質保證—新技術工藝，鉚接技術應用以及汽車工藝的外觀噴砂除銹處理和噴漆工藝應用，提高了設備的內在質量和外觀品質。核心零部件均選用（軸承采用高精度等級的TIMKEN滾動軸承），確保系統低故障率；
工作原理
VSI制砂機運用選擇性破碎和解理破碎原理，直接對物料施加足夠動能，并通過沖擊將動能轉換成克服物料所需的破碎能而破碎。物料基本沿其自然的紋理面、解理面斷裂，粒形好、自身消耗低。該機能夠實現“石打石”和“石打鐵”兩種工作原理的轉換。物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心進料伴隨環形瀑落進料：物料落入進料斗，在經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，同由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內收到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排

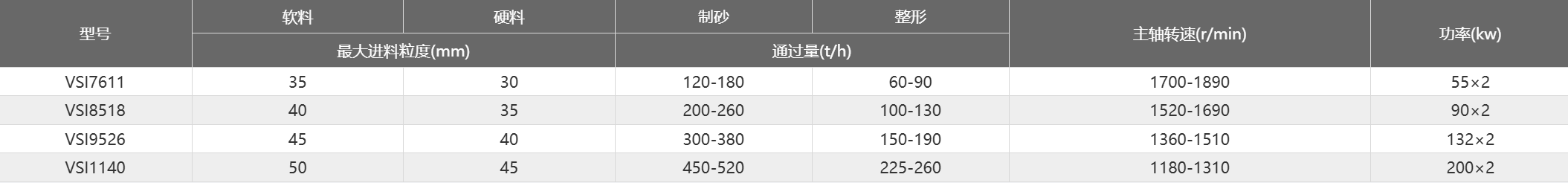

技術參數
注：技術參數如有變動，恕不另行通知。
內部結構
VSI制砂機運用選擇性破碎和解理破碎原理，直接對物料施加足夠動能，并通過沖擊將動能轉換成克服物料所需的破碎能而破碎。物料基本沿其自然的紋理面、解理面斷裂，粒形好、自身消耗低。該機能夠實現“石打石”和“石打鐵”兩種工作原理的轉換。物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心進料伴隨環形瀑落進料：物料落入進料斗，在經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內收到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
